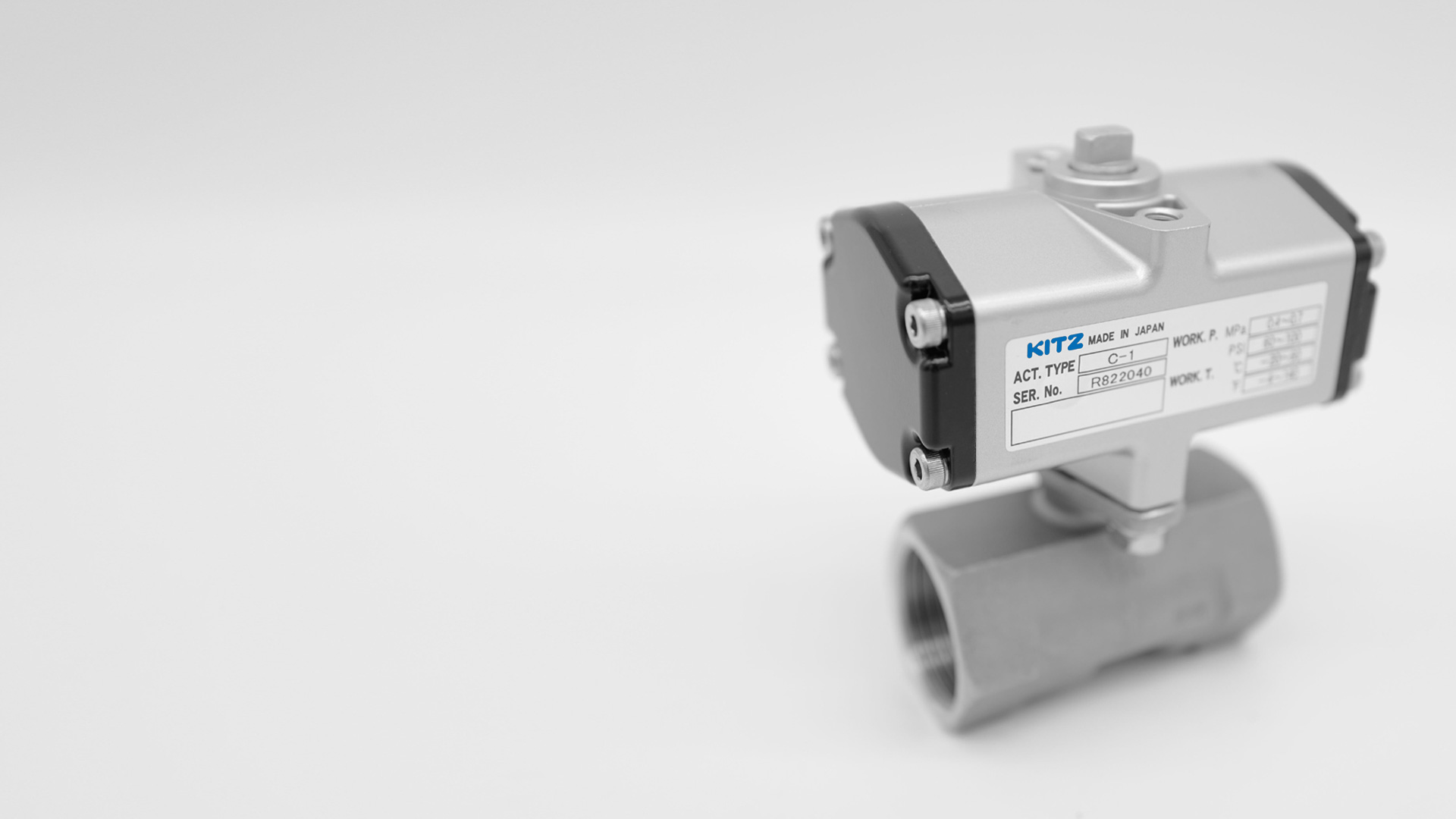

KITZ 컴팩트 소형 자동 볼밸브

FEATURE

KITZ 모델명 : C-UTE

COMPACT



OPTIONS

3-WAY PORT / FULL BORE / LONG NECK / BRONZE BODY / FOR HIGH TEMP. / SPRING RETURN / 3-PIECES BODY

LINE UP

KITZ 컴팩트 C 시리즈는 사용용도에 따라 많은 타입의 밸브와 엑투에이터의 옵션을 제공합니다. Dual Acting(복동) 및 SPRING RETURN(단동)엑튜에이터와 스텐레스 및 브론즈재질의 밸브(바디) 뿐만 아니라, 3Way(3방향)밸브를 제공합니다.

  • 스텐다드
    도면

  • 모델명 : C-UTE

  • 재질 :
    BODY - 316스테인레스 ( SCS14A)
    STEM - 316스텐인레스 ( SUS316)+Cr PLATED
    BALL - 316스텐인레스 ( SUS316)
    SEAT - 테프론 ( PTFE)
    O-RING - 불소고무 ( FKM)
    타입 :    1-PIECE BODY, REDUCED BORE, FLOATING 2-WAY BALL
    레이팅 :   JIS 10K SCREWED ENDS (PT)
    엑튜에이터 :   PNEUMATIC DOUBLE ACTING
    사용조건 :   Max. 100도 / 10Kgf
    사이즈 :   1/4"(8mm) ~ 2"(50mm)
  • 10K 공압 ON-OFF 스텐레스 볼 밸브
  • 3 WAY
    도면

  • 모델명 : C-UTNE

  • 재질 :
    BODY - 316스테인레스 ( SCS14A)
    STEM - 316스텐인레스 ( SUS316)+Cr PLATED
    BALL - 316스텐인레스 ( SUS316)
    SEAT - 테프론 ( PTFE)
    O-RING - 불소고무 ( FKM)
    타입 : 1-PIECE BODY, REDUCED BORE, FLOATING 3-WAY BALL
    레이팅 : JIS 10K SCREWED ENDS (PT)
    엑튜에이터 : PNEUMATIC DOUBLE ACTING
    사용조건 :   Max. 100도 / 10Kgf
    사이즈 : 1/4"(8mm) ~ 2"(50mm)
  • 10K 공압 ON-OFF 스테인레스 3WAY 볼밸브
  • Full Bore
    도면

  • 모델명 : C-UTFE

  • 재질 :
    BODY - 316스테인레스 ( SCS14A)
    STEM - 316스텐인레스 ( SUS316)+Cr PLATED
    BALL - 316스텐인레스 ( SUS316)
    SEAT - 테프론 ( PTFE)
    O-RING - 불소고무 ( FKM)
    타입 : 1-PIECE BODY, FULL BORE, FLOATING 2-WAY BALL
    레이팅 : JIS 10K SCREWED ENDS (PT)
    엑튜에이터 : PNEUMATIC DOUBLE ACTING
    사용조건 :   Max. 100도 / 10Kgf
    사이즈 : 1/2"(15mm) ~ 11/2"(40mm)
  • 10K 공압 ON-OFF 스텐레스 Full bore 볼밸브
  • 고온
    도면

  • 모델명 : C-UTGE

  • 재질 :
    BODY - 316스테인레스 ( SCS14A)
    STEM - 316스텐인레스 ( SUS316)+Cr PLATED
    BALL - 316스텐인레스 ( SUS316)
    SEAT - REINFORCED PTFE
    PACKING - FLEXIBLE GRAPHITE + PTFE BRAIDED
    타입 : 1-PIECE BODY, REDUCED BORE, FLOATING 2-WAY BALL
    레이팅 : JIS 10K SCREWED ENDS (PT)
    엑튜에이터 : PNEUMATIC DOUBLE ACTING
    사용조건 :   Max. 150도 / 10Kgf
    사이즈 : 1/4"(8mm) ~ 1"(25mm)
  • 10K 공압 ON-OFF 스텐레스 고온용 볼밸브
  • Long neck / 브론즈
    도면

  • 모델명 : C-TLE

  • 재질 :
    BODY - 알루미늄 청동(Al Bronze, CAC406)
    BODY CAP - 알루미늄 청동(Al Bronze, CAC406)
    STEM - 고장력 황동( C6782BD)
    BALL - 특수황동( Special Brass)
    SEAT - 테프론 ( PTFE)
    O-RING - 불소고무 ( FKM)
    타입 : 1-PIECE BODY, REDUCED BORE, FLOATING 2-WAY BALL
    레이팅 - JIS 10K SCREWED ENDS (PT)
    엑튜에이터 - PNEUMATIC DOUBLE ACTING
    사용조건 :   Max. 100도 / 10Kgf
    사이즈 : 1/2"(15mm) ~ 2"(50mm)
  • 10K 복동 공압 ON-OFF 스텐레스 Long neck 볼밸브
  • 브론즈
    도면

  • 모델명 : C-TE

  • 재질 :
    BODY - 알루미늄 청동(Al Bronze, CAC406)
    BODY CAP - 알루미늄 황동(Al Brass, C3771BE)
    STEM - 고장력 황동( C6782BD)
    BALL - 특수황동( Special Brass)
    SEAT - 테프론 ( PTFE)
    O-RING - 불소고무 ( FKM)
    타입 : 1-PIECE BODY, REDUCED BORE, FLOATING 2-WAY BALL
    레이팅 - JIS 10K SCREWED ENDS (PT)
    엑튜에이터 - PNEUMATIC DOUBLE ACTING
    사용조건 :   Max. 100도 / 10Kgf
    사이즈 : 3/8"(10mm) ~ 2"(50mm)
  • 10K 공압 ON-OFF 스텐레스 볼밸브
  • 브론즈 / 3WAY
    도면

  • 모델명 : C-TNE

  • 재질 :
    BODY - 알루미늄 청동(Al Bronze, CAC406)
    BODY CAP - 알루미늄 황동(Al Brass, C3771BE)
    STEM - 고장력 황동( C6782BD)
    BALL - 특수황동( Special Brass)
    SEAT - 테프론 ( PTFE)
    O-RING - 불소고무 ( FKM)
    타입 : 1-PIECE BODY, REDUCED BORE, FLOATING 3-WAY BALL
    레이팅 - JIS 10K SCREWED ENDS (PT)
    엑튜에이터 - PNEUMATIC DOUBLE ACTING
    사용조건 :   Max. 100도 / 10Kgf
    사이즈 : 1/4"(8mm) ~ 2"(50mm)
  • 10K 공압 ON-OFF 스텐레스 볼 밸브
  • 브론즈 /Full Bore
    도면

  • 모델명 : C-TFE

  • 재질 :
    BODY - 알루미늄 청동(Al Bronze, CAC406)
    BODY CAP - 알루미늄 황동(Al Brass, C3771BE)
    STEM - 고장력 황동( C6782BD)
    BALL - 특수황동( Special Brass)
    SEAT - 테프론 ( PTFE)
    O-RING - 불소고무 ( FKM)
    타입 : 1-PIECE BODY, FULL BORE, FLOATING 2-WAY BALL
    레이팅 - JIS 10K SCREWED ENDS (PT)
    엑튜에이터 - PNEUMATIC DOUBLE ACTING
    사용조건 :   Max. 100도 / 10Kgf
    사이즈 : 1/2"(15mm) ~ 11/2"(40mm)
  • 10K 공압 ON-OFF 브론즈 Full bore 볼밸브
  • 고온 / Full Bore

  • 모델명 : C-TGE

  • 재질 :
    BODY - 알루미늄 청동(Al Bronze, CAC406)
    BODY CAP - 알루미늄 황동(Al Brass, C3771BE)
    STEM - 고장력 황동( C6782BD)
    BALL - 특수황동( Special Brass)
    SEAT - REINFORCED PTFE
    PACKING - FLEXIBLE GRAPHITE + PTFE BRAIDED
    타입 : 1-PIECE BODY, REDUCED BORE, FLOATING 2-WAY BALL
    레이팅 : JIS 10K SCREWED ENDS (PT)
    엑튜에이터 : PNEUMATIC DOUBLE ACTING
    사용조건 :   Max. 150도 / 10Kgf
    사이즈 : 1/4"(8mm) ~ 1"(25mm)
  • 10K 공압 ON-OFF 스텐레스 볼 밸브
  • 단동(Spring return)
    도면

  • 모델명 : CS-UTE

  • 재질 :
    BODY - 316스테인레스 ( SCS14A)
    STEM - 316스텐인레스 ( SUS316)+Cr PLATED
    BALL - 316스텐인레스 ( SUS316)
    SEAT - 테프론 ( PTFE)
    O-RING - 불소고무 ( FKM)
    타입 : 1-PIECE BODY, REDUCED BORE, FLOATING 2-WAY BALL
    레이팅 : JIS 10K SCREWED ENDS (PT)
    엑튜에이터 : PNEUMATIC SINGLE ACTING
    사용조건 :   Max. 100도 / 10Kgf
    사이즈 : 1/4"(8mm) ~ 1"(25mm)
  • 10K 단동 공압 ON-OFF 스텐레스 볼 밸브
  • 단동 / 3Way
    도면

  • 모델명 : CS-UTNE

  • 재질 :
    BODY - 316스테인레스 ( SCS14A)
    STEM - 316스텐인레스 ( SUS316)+Cr PLATED
    BALL - 316스텐인레스 ( SUS316)
    SEAT - 테프론 ( PTFE)
    O-RING - 불소고무 ( FKM)
    타입 : 1-PIECE BODY, REDUCED BORE, FLOATING 3-WAY BALL
    레이팅 : JIS 10K SCREWED ENDS (PT)
    엑튜에이터 : PNEUMATIC DOUBLE ACTING
    사용조건 :   Max. 100도 / 10Kgf
    사이즈 : 1/4"(8mm) ~ 1"(25mm)
  • 10K 단동 공압 ON-OFF 스텐레스 볼 밸브
  • 단동 / Full bore
    도면

  • 모델명 : CS-UTFE

  • 재질 :
    BODY - 316스테인레스 ( SCS14A)
    STEM - 316스텐인레스 ( SUS316)+Cr PLATED
    BALL - 316스텐인레스 ( SUS316)
    SEAT - 테프론 ( PTFE)
    O-RING - 불소고무 ( FKM)
    타입 : 1-PIECE BODY, FULL BORE, FLOATING 2-WAY BALL
    레이팅 : JIS 10K SCREWED ENDS (PT)
    엑튜에이터 : PNEUMATIC DOUBLE ACTING
    사용조건 :   Max. 100도 / 10Kgf
    사이즈 : 2"(50mm)
  • 10K 단동 공압 ON-OFF 스텐레스 볼 밸브
  • 단동 / 고온
    도면

  • 모델명 : CS-UTGE

  • 재질 :
    BODY - 316스테인레스 ( SCS14A)
    STEM - 316스텐인레스 ( SUS316)+Cr PLATED
    BALL - 316스텐인레스 ( SUS316)
    SEAT - REINFORCED PTFE
    PACKING - FLEXIBLE GRAPHITE + PTFE BRAIDED
    타입 : 1-PIECE BODY, REDUCED BORE, FLOATING 2-WAY BALL
    레이팅 : JIS 10K SCREWED ENDS (PT)
    엑튜에이터 : PNEUMATIC DOUBLE ACTING
    사용조건 :   Max. 150도 / 10Kgf
    사이즈 : 1/4"(8mm) ~ 3/8"(10mm)
  • 10K 단동 공압 ON-OFF 스텐레스 볼 밸브
  • 단동 / 브론즈
    도면

  • 모델명 : CS-TE

  • 재질 :
    BODY - 알루미늄 청동(Al Bronze, CAC406)
    BODY CAP - 알루미늄 황동(Al Brass, C3771BE)
    STEM - 고장력 황동( C6782BD)
    BALL - 특수황동( Special Brass)
    SEAT - 테프론 ( PTFE)
    O-RING - 불소고무 ( FKM)
    타입 : 1-PIECE BODY, REDUCED BORE, FLOATING 2-WAY BALL
    레이팅 - JIS 10K SCREWED ENDS (PT)
    엑튜에이터 - PNEUMATIC DOUBLE ACTING
    사용조건 :   Max. 100도 / 10Kgf
    사이즈 : 3/8"(10mm) ~ 1"(25mm)
  • 10K 단동 공압 ON-OFF 스텐레스 볼 밸브
  • 단동 / 3Way / 브론즈
    도면

  • 모델명 : CS-TNE

  • 재질 :
    BODY - 알루미늄 청동(Al Bronze, CAC406)
    BODY CAP - 알루미늄 황동(Al Brass, C3771BE)
    STEM - 고장력 황동( C6782BD)
    BALL - 특수황동( Special Brass)
    SEAT - 테프론 ( PTFE)
    O-RING - 불소고무 ( FKM)
    타입 : 1-PIECE BODY, REDUCED BORE, FLOATING 3-WAY BALL
    레이팅 - JIS 10K SCREWED ENDS (PT)
    엑튜에이터 - PNEUMATIC DOUBLE ACTING
    사용조건 :   Max. 100도 / 10Kgf
    사이즈 : 1/4"(8mm) ~ 1"(25mm)
  • 10K 단동 공압 ON-OFF 스텐레스 3Way 볼밸브
  • 단동 / Full bore / 브론즈
    도면

  • 모델명 : CS-TFE

  • 재질 :
    BODY - 알루미늄 청동(Al Bronze, CAC406)
    BODY CAP - 알루미늄 황동(Al Brass, C3771BE)
    STEM - 고장력 황동( C6782BD)
    BALL - 특수황동( Special Brass)
    SEAT - 테프론 ( PTFE)
    O-RING - 불소고무 ( FKM)
    타입 : 1-PIECE BODY, FULL BORE, FLOATING 2-WAY BALL
    레이팅 - JIS 10K SCREWED ENDS (PT)
    엑튜에이터 - PNEUMATIC DOUBLE ACTING
    사용조건 :   Max. 100도 / 10Kgf
    사이즈 : 1/2"(15mm)
  • 10K 단동 공압 ON-OFF 스텐레스 Full bore 볼 밸브
  • Long neck / 브론즈
    도면

  • 모델명 : CS-TLE

  • 재질 :
    BODY - 알루미늄 청동(Al Bronze, CAC406)
    BODY CAP - 알루미늄 청동(Al Bronze, CAC406)
    STEM - 고장력 황동( C6782BD)
    BALL - 특수황동( Special Brass)
    SEAT - 테프론 ( PTFE)
    O-RING - 불소고무 ( FKM)
    타입 : 1-PIECE BODY, REDUCED BORE, FLOATING 2-WAY BALL
    레이팅 - JIS 10K SCREWED ENDS (PT)
    엑튜에이터 - PNEUMATIC DOUBLE ACTING
    사용조건 :   Max. 100도 / 10Kgf
    사이즈 : 1/2"(15mm) ~ 1"(25mm)
  • 10K 복동 공압 ON-OFF 스텐레스 Long neck 볼밸브
  • 3 Pieces body
    도면

  • 모델명 : C-5UTWE, C-10UTWE

  • 재질 :
    BODY - 304스테인레스 ( SCS13A)
    STEM - 304스텐인레스 ( SUS316)+Cr PLATED
    BALL - 304스텐인레스 ( SUS304)
    SEAT - 테프론 ( PTFE)
    O-RING - 불소고무 ( FKM)
    타입 : 3-PIECES BODY, FULL BORE, FLOATING 3-WAY BALL
    레이팅 : JIS 5K/10K SCREWED ENDS (PT)
    엑튜에이터 : PNEUMATIC DOUBLE ACTING
    사용조건 :   Max. 100도 / 10Kgf
    사이즈 : 3/8"(10mm) ~ 1"(25mm)
  • 5/10K 공압 싱글 ON-OFF 웨이퍼타입 스텐레스 볼 밸브
  • Big size single acting
    도면

  • 모델명 : FBS-UTE

  • 재질 :
    BODY - 316스테인레스 ( SCS14A)
    STEM - 316스텐인레스 ( SUS316)
    BALL - 304스텐인레스 ( SUS316)
    SEAT - 테프론 ( PTFE)
    O-RING - 불소고무 ( FKM)
    타입 : 2-PIECES BODY, REDUCED BORE, FLOATING 2-WAY BALL
    레이팅 : JIS 5K/10K SCREWED ENDS (PT)
    엑튜에이터 : PNEUMATIC DOUBLE ACTING
    사용조건 :   Max. 100도 / 10Kgf
    사이즈 : 11/4"(32mm) ~ 2"(50mm)
  • 10K 공압 싱글 ON-OFF 스텐레스 볼 밸브

P-T RATING

이 그래프는 PTFE 시트가 적용된 다양한 밸브의 압력-온도(PT) 레이팅을 보여줍니다. 그래프는 각각의 밸브 모델이 특정 온도에서 견딜 수 있는 최대 압력을 나타내며, 주로 물, 오일, 얼지 않은 가스를 처리할 때의 성능을 기준으로 합니다.

1. 기본 실링파트일 경우

PT-STD

2. 특수 실링파트일 경우

PT-SPE

주의

위 P-T 레이팅 값은 밸브 모델명이 TE TFE TLE TNE TUE TLUE UTE UTFE 5/10UTWE 이고 유체가 물, 기름, 가스(얼지 않은 상태) 일 경우에 값이으로 유의 바랍니다.
