KITZ 중형 전동 밸브 (EX 시리즈)

FEATURE

EX Series Electric Actuators는
KITZ EX 시리즈는 차세대 전기 액추에이터로, 볼 밸브 및 버터플라이 밸브에 적용됩니다. EXS와 EXH 두 가지 모델로 제공되며, 고속(EXH) 및 표준 속도(EXS) 요구사항에 따라 설계되었습니다. 모듈화와 공용 부품 채택으로 유연한 적용과 유지보수가 용이하며, 다양한 산업 환경에서 신뢰성과 성능을 입증하고 있습니다

우수한 성능
높은 비율의 기어 감속(Planetary Gear)을 통해 컴팩트한 설계와 높은 출력 토크 제공. IP67 방수 및 방진 등급으로 실내외 다양한 환경에 적합.

편리한 유지보수
스테인리스 볼트로 내구성 강화. 수동 조작을 위한 손잡이와 명확한 위치 표시기를 기본 제공.

확장성
모듈 교체를 통해 다양한 옵션(포텐셔미터, 추가 리미트 스위치 등) 추가 가능. AC100V ~ AC240V까지 다양한 전원 사양 지원.

 KITZ 모델명

EX-10UTDZ

10K 전동 볼 밸브

LINE UP

KITZ FA 시리즈는 볼 밸브와 버터플라이 밸브에 적용되며, 주철, 연성철, 스테인리스강, 탄소강, 알루미늄 소재를 사용합니다. 압력 등급은 JIS 10K, JIS 20K, Class 150, Class 300으로 나뉘며, 연결 방식은 나사형(Threaded), 플랜지형(Flanged), 웨이퍼형(Wafer)으로 제공됩니다. 사이즈 범위는 10mm에서 300mm까지로, 소형(10–80mm), 중형(100–150mm), 대형(200–300mm) 사이즈를 커버합니다. 모델은 FA-1부터 FA-6까지 적용되며, FA-1부터 FA-4는 주로 소형 사이즈에, FA-5는 중형, FA-6는 대형 사이즈에 적용됩니다.

  • 스텐다드
    도면

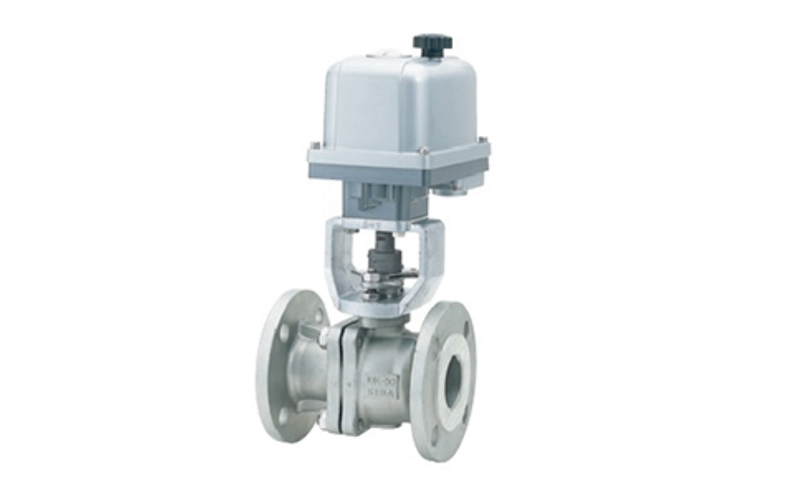

  • 모델명 : EXH200-10UTB

  • 재질 :
    BODY - 304스테인레스 ( SCS13A)
    STEM - 304스텐인레스 ( SUS304)
    BALL - 304스텐인레스 ( SUS304)
    SEAT - 강화테프론 ( HYPATITE PTFE)
    PACKING - PTFE ( PTFE)
    타입 :    SPLIT BODY, FULL BORE,
    FLOATING 2-WAY BALL
    레이팅 :   JIS 10K RF-FLANGE ENDS
    엑튜에이터 :   PNEUMATIC DOUBLE ACTING
    사이즈 :   1/4"(8mm) ~ 2"(50mm)
  • 10K 공압 ON-OFF 볼 밸브
  • 신형-스텐다드
    도면

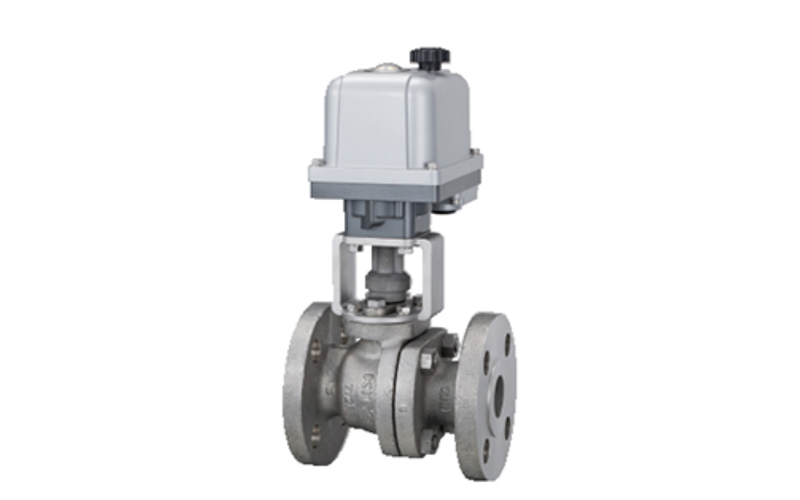

  • 모델명 : EX200-10UTDZ

  • 재질 :
    BODY - 304스테인레스 ( SCS13A)
    STEM - 304스텐인레스 ( SUS304)
    BALL - 304스텐인레스 ( SUS304)
    SEAT - 강화테프론 ( HYPATITE PTFE)
    PACKING - PTFE ( PTFE)
    타입 :    SPLIT BODY, FULL BORE,
    FLOATING 2-WAY BALL
    레이팅 :   JIS 10K RF-FLANGE ENDS
    엑튜에이터 :  KITZ ELECTRIC ACTUATORS(HIGH SPEED)
    사이즈 :   1/4"(8mm) ~ 2"(50mm)
  • 10K 전동 ON-OFF 볼 밸브
  • 스텐다드
    도면

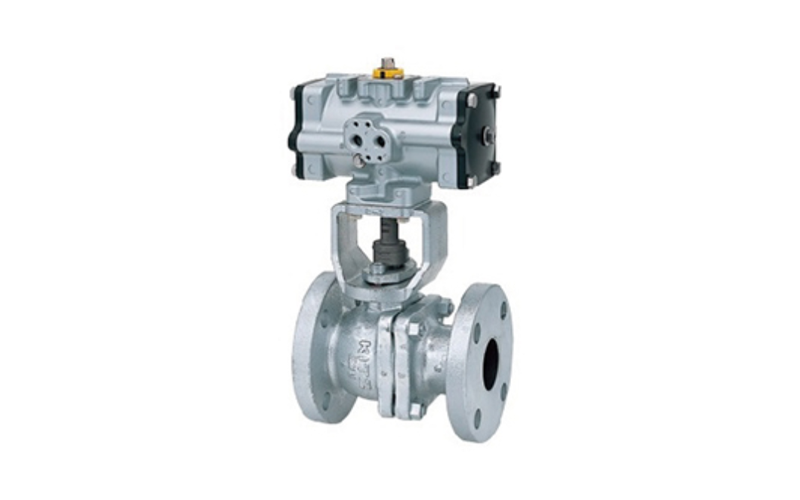

  • 모델명 : FA-10FCTB

  • 재질 :
    BODY - 주철 ( FC200)
    STEM - 403스테인레스 ( SUS403)
    BALL - 304스텐인레스 ( SUS304)
    SEAT - 테프론 ( PTFE)
    PACKING - PTFE ( PTFE)
    타입 :    SPLIT BODY, FULL BORE,
    FLOATING 2-WAY BALL
    레이팅 :   JIS 10K FF-FLANGE ENDS
    엑튜에이터 :   PNEUMATIC DOUBLE ACTING
    사이즈 :   1/4"(8mm) ~ 2"(50mm)
  • 10K 공압 ON-OFF 볼 밸브
  • 주강
    도면

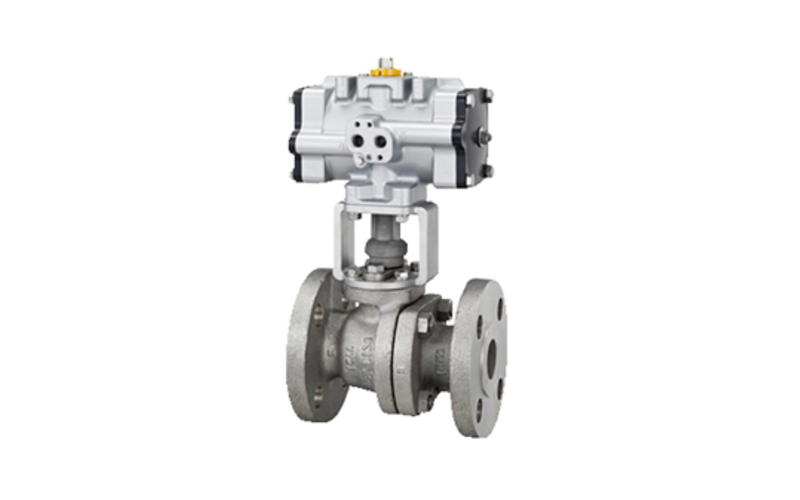

  • 모델명 : FA-10SCTDZ

  • 재질 :
    BODY - 주강 ( A216 Gr.WCB)
    STEM - 304스테인레스 ( SUS304)
    BALL - 304스텐인레스 ( SUS304)
    SEAT - 강화테프론 ( HYPATITE PTFE)
    PACKING - PTFE ( PTFE)
    타입 :    SPLIT BODY, FULL BORE,
    FLOATING 2-WAY BALL
    레이팅 :   JIS 10K RF-FLANGE ENDS
    엑튜에이터 :   PNEUMATIC DOUBLE ACTING
    사이즈 :   1/4"(8mm) ~ 2"(50mm)
  • 10K 공압 주강 ON-OFF 볼 밸브
  • 알루미늄 버터플라이
    도면

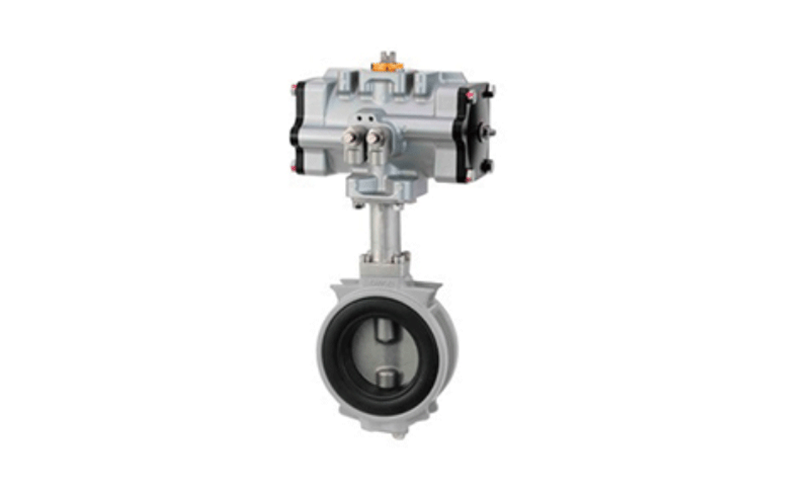

  • 모델명 : FA-10XJMEA

  • 재질 :
    BODY - 알루미늄 ( ADC12)
    STEM - 스텐인레스 ( SUS403)
    DISC - 스텐인레스 ( SCS14A)
    SEAT - 합성고무( EPDM)
    END CONN. : JIS 10K WAFER ENDS
    엑튜에이터 : KITZ PNEUMATIC DOUBLE ACTING
    사용조건 :   Max. 100도 / 10Kgf
    사이즈 : 1/4"(8mm) ~ 2"(50mm)
  • 10K 전동 ON-OFF 스테인레스 3WAY 볼밸브
  • 주철 버터플라이
    도면

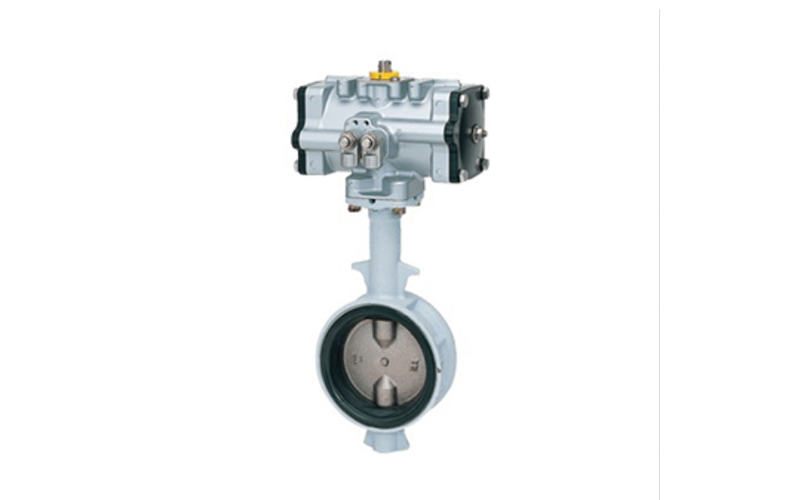

  • 모델명 : FA-10DJ

  • 재질 :
    BODY - 주철 ( NBR)
    STEM - 410스텐인레스 ( SUS410)
    DISC - 주철 ( FCD450-10)
    SEAT - 합성고무( NBR)
    END CONN. : JIS 10K WAFER ENDS
    엑튜에이터 : KITZ PNEUMATIC DOUBLE ACTING
    사용조건 :   Max. 100도 / 10Kgf
    사이즈 : 1/4"(8mm) ~ 2"(50mm)
  • 10K 전동 ON-OFF 스테인레스 3WAY 볼밸브
